AGV /AMR

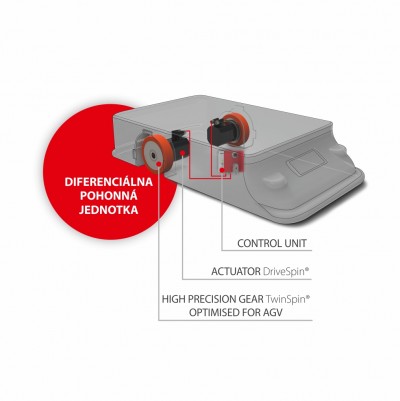

Pohonné jednotky od SPINEA® ponúkajú mimoriadne kompaktné riešenia s nízkou inštalačnou výškou pre plošiny AGV/AMR. Vyznačujú sa vysokým užitočným zaťažením až do 450 kg na koleso pre oba typy pohonných jednotiek. Ponúkajú možnosť samostatnej trakčnej jednotky (diferenciálny pohon) alebo kompletnej trakčnej jednotky s implementovanou riadiacou časťou.

Trakčná a riadiaca jednotka môžu byť vybavené bezpečnostnými snímačmi polohy a koncovými spínačmi pre riadiacu jednotku pre aplikácie s vysokými bezpečnostnými požiadavkami.

Môžu dosiahnuť maximálnu rýchlosť 2 m/s. Vďaka polyuretánovému materiálu povrchu kolies možno dosiahnuť dokonalú trakciu v rámci vysoko dynamického užitočného zaťaženia.

Pohonné jednotky od SPINEA® sa môžu dodávať aj so servoregulátorom ako kompletné riešenie pre AGV/AMR.



Základné parametre:



  • Užitočné zaťaženie: do 450 kg/koleso
  • Maximálna rýchlosť: do 2 m/s
  • Menovité napätie: 48 V
  • Voliteľné príslušenstvo: Rôzne typy bezpečnostných snímačov, koncové spínače, rôzne kolesá, servoregulátor

Parametre:



  • Užitočné zaťaženie: do 450 kg
  • Max. Zrýchlenie: Max:  1,5 m/s²
  • Max. Rýchlosť: do 2 m/s
  • Životnosť: 1,5 min: > 65 000 hodín (hodnota závisí od pracovného cyklu)
  • Kolieska: 140 / 160 / 200 mm
  • Napätie batérie: 24 alebo 48 VDc
  • Pripojenie:  Zástrčky alebo otvorené vodiče
  • Osová dĺžka: 190 mm
  • Brzda: Konfigurovateľná
  • Snímač: Konfigurovateľný
  • Úroveň bezpečnosti: STO SIL3







Parametre:



  • Platobné zaťaženie: 450 kg / viac na vyžiadanie
  • Max. Zrýchlenie: Max: 0,5 m/s²
  • Max. Rýchlosť: 1,6 m/s
  • Životnosť: 1,5 m/s:  > 65 000 hodín (hodnota závisí od pracovného cyklu)
  • Koliesko: 140 mm
  • Napätie batérie: 24 alebo 48 VDc
  • Pripojenie: Zástrčky alebo otvorené vodiče
  • Výška: 172 mm
  • Brzda: 1,5 mm. 2,5 mm. 3,5 mm: konfigurovateľná
  • Snímač: Konfigurovateľný
  • Úroveň bezpečnosti: STO SIL3





Parametre:



  • Užitočné zaťaženie: do 450 kg
  • Max. Zrýchlenie: max: 1,5 m/s²
  • Max. Rýchlosť: 1,9 m/s
  • Životnosť: 1,5 min:  > 65 000 hodín (hodnota závisí od pracovného cyklu)
  • Koliesko: 160 mm
  • Napätie batérie: 24 alebo 48 VDc
  • Pripojenie: Zástrčky alebo otvorené vodiče
  • Obrysový rozmer: 200 mm
  • Brzda: Konfigurovateľná
  • Snímač: Konfigurovateľný
  • Úroveň bezpečnosti:  STO SIL3







apLIKÁCIE

6- osé roboty

  • Vysoká presnosť polohovania
  • Hladký chod
  • Malé vibrácie
  • Široký rozsah krútiacich momentov (18 až 4500 Nm)
  • Možnosť pokrytia všetkých 6-tich osí
  • Široký rozsah veľkostí a prevodových pomerov
  • Vynikajúce riešenie pre zápäsťovú os

SCARA roboty

  • Vynikajúce dynamické výkony
  • Vysoká torzná a klopná tuhosť
  • Hladký chod
  • Nízke vibrácie
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

3-osé portálové roboty

  • Vysoká torzná a klopná tuhosť
  • Vysoká výkonová hustota
  • Vynikajúce dynamické výkony
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

Manipulátory

  • Vysoká výkonová hustota
  • Vysoká presnosť polohovania
  • Vysoká torzná a klopná tuhosť
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť



Prázdny
Prázdny

SPINEA PRODUKTY

Twinspin

Označenie „TwinSpin“ naznačuje plnú integráciu vysokopresného trochoidného ložiskového reduktora a radiálno-axiálneho ložiska v jednom celku.

Drivespin

Aktuátory DriveSpin sú kombináciou vysokopresného ložiskového reduktora TwinSpin, vyznačujúceho sa vynikajúcimi mechanickými vlastnosťami, a AC servo motora v kompaktnom celku.

Rotospin

Otočný polohovací modul, ponúkaný pod názvom RotoSpin, je určený pre konštruovanie polohovacích zariadení a otočných stolov, ktoré sa používajú na automatizovaných a robotizovaných pracoviskách.

Empty

ĎALŠIE INFORMÁCIE Nájdete V KATALÓGOCH

Všetky technické parametre a modely nájdete v časti „Na stiahnutie“.
