AGV /AMR

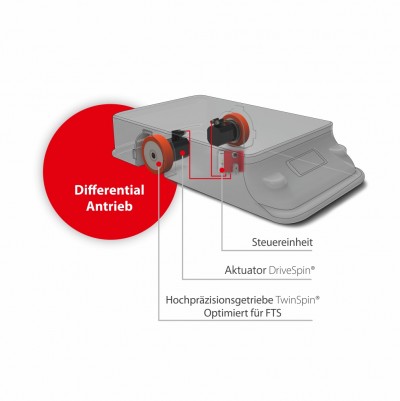

SPINEA®-Antriebseinheiten bieten extrem kompakte Lösungen mit geringer Bauhöhe für FTS/AMR-Plattformen. Sie zeichnen sich durch hohe Nutzlasten von bis zu 450 kg pro Rad für beide Antriebsarten aus. Sie bieten die Möglichkeit einer separaten Traktionseinheit (Differentialantrieb) oder einer kompletten Traktionseinheit mit implementiertem Steuerteil.
Für Anwendungen mit hohen Sicherheitsanforderungen können Zugmaschine und Steuergerät mit Sicherheits-Lagesensoren und Endschaltern für das Steuergerät ausgestattet werden.
Sie können eine Höchstgeschwindigkeit von 2 m/s erreichen. Dank des Oberflächenmaterials der Räder aus Polyurethan kann eine perfekte Traktion bei hochdynamischen Nutzlasten erreicht werden.
Die SPINEA®-Antriebseinheiten können auch mit einem Servoregler als Komplettlösung für FTS/AMR geliefert werden.
Grundlegende Parameter:
- Nutzlast: bis zu 450 kg/pro Rad
- Maximale Geschwindigkeit: bis zu 2 m/s
- Nennspannung: 48 V
- Optionen: Verschiedene Typen von Sicherheitsgebern, Endschalter, verschiedene Räder, Servocontroller
Parameter:
- Nutzlasten: bis zu 450 kg
- Max. Beschleunigung: 1,5 m/s²
- Max. Geschwindigkeit: bis zu 2 m/s
- Lebensdauer: > 65.000 Std. (Wert hängt von der Einschaltdauer ab)
- Rad: 140 / 160 / 200 mm
- Batteriespannung: 24 oder 48 VDc
- Anschluss: Stecker oder offene Leitungen
- Achsiale Länge: 190 mm
- Bremse: Konfigurierbar
- Drehgeber: Konfigurierbar
- Sicherheitsstufe: STO SIL3
Parameter:
- Nutzlasten: 450 kg / mehr auf Anfrage
- Max. Beschleunigung: 0,5 m/s²
- Max. Geschwindigkeit: 1,6 m/s
- Lebensdauer: > 65.000 Std. (Wert hängt von der Einschaltdauer ab)
- Rad: 140 mm
- Batteriespannung: 24 oder 48 VDc
- Anschluss: Stecker oder offene Leitungen
- Höhe: 172 mm
- Bremse: Konfigurierbar
- Drehgeber: Konfigurierbar
- Sicherheitsstufe: STO SIL3
Parameter:
- Nutzlasten: bis zu 450 kg
- Max. Beschleunigung: 1,5 m/s²
- Max. Geschwindigkeit: 1,9 m/s
- Lebensdauer: > 65 000 Stunden (Wert hängt von der Einschaltdauer ab)
- Rad: 160 mm
- Batteriespannung: 24 oder 48 VDc
- Anschluss: Stecker oder offene Leitungen
- Umrissgröße: 200 mm
- Bremse: Konfigurierbar
- Drehgeber: Konfigurierbar
- Sicherheitsstufe: STO SIL3
apLIKÁCIE
6- osé roboty
- Vysoká presnosť polohovania
- Hladký chod
- Malé vibrácie
- Široký rozsah krútiacich momentov (18 až 4500 Nm)
- Možnosť pokrytia všetkých 6-tich osí
- Široký rozsah veľkostí a prevodových pomerov
- Vynikajúce riešenie pre zápäsťovú os
SCARA roboty
- Vynikajúce dynamické výkony
- Vysoká torzná a klopná tuhosť
- Hladký chod
- Nízke vibrácie
- Kompaktný dizajn
- Ľahká inštalácia
- Spoľahlivosť a dlhá životnosť
3-osé portálové roboty
- Vysoká torzná a klopná tuhosť
- Vysoká výkonová hustota
- Vynikajúce dynamické výkony
- Kompaktný dizajn
- Ľahká inštalácia
- Spoľahlivosť a dlhá životnosť
Manipulátory
- Vysoká výkonová hustota
- Vysoká presnosť polohovania
- Vysoká torzná a klopná tuhosť
- Kompaktný dizajn
- Ľahká inštalácia
- Spoľahlivosť a dlhá životnosť
SPINEA PRODUKTY
Označenie „TwinSpin“ naznačuje plnú integráciu vysokopresného trochoidného ložiskového reduktora a radiálno-axiálneho ložiska v jednom celku.
Aktuátory DriveSpin sú kombináciou vysokopresného ložiskového reduktora TwinSpin, vyznačujúceho sa vynikajúcimi mechanickými vlastnosťami, a AC servo motora v kompaktnom celku.
Otočný polohovací modul, ponúkaný pod názvom RotoSpin, je určený pre konštruovanie polohovacích zariadení a otočných stolov, ktoré sa používajú na automatizovaných a robotizovaných pracoviskách.
ReferencIE
¯¯¯¯¯¯¯¯¯¯¯¯¯¯
ODPORúČANIA
¯¯¯¯¯
Spoločnosť TOSHULIN je tradičný výrobca obrábacích strojov, vyznačujúcich sa vysokou presnosťou a adaptabilitou voči potrebám zákazníkov. TOSHULIN si cení vysokú kvalitu, ktorú spoločnosť SPINEA poskytuje.
TOSHULIN, Česká republika
SPINEA je najlepšia firma. Kvalita reduktorov je vynikajúca, preto sme určite spokojní s produktom firmy SPINEA. SPINEA tiež dobre spolupracuje odkedy sme nadviazali obchodné vzťahy. Preto by sme radi pokračovali v udržiavaní dobrého vzťahu.
Doowon, Južná Kórea
Spoločnosť Moog Inc. je svetový dizajnér, výrobca a integrátor presných produktov a systémov na ovládanie pohybu. Vysokovýkonné systémy spoločnosti Moog ovládajú vojenské a komerčné lietadlá, satelity a vesmírne vozidlá, vypúšťajúce vozidlá, rakety, priemyselné stroje, veternú energiu, námorné aplikácie a medicínske zariadenia. Spoločnosť Moog je spokojným zákazníkom spoločnosti SPINEA a cení si vysokú kvalitu reduktorov, ktoré spoločnosť SPINEA poskytuje.
Moog Inc., Holandsko
Nainštalovali sme 7 kusov reduktorov SPINEA do dodatočných osí robota. Spolupráca so spoločnosťou SPINEA je doteraz vynikajúca. Termíny dodávok spĺňajú naše požiadavky. A vysoko oceňujeme technickú podporu poskytovanú spoločnosťou SPINEA.
Kovaco, Slovenská republika
Naša spoločnosť používa reduktory SPINEA v mnohých aplikáciách, ako je polohovanie rezacích hlavíc, polohovanie rúr a profilov. Sme dlhodobo spokojní s kvalitou a presnosťou jej produktov.
Microstep, Slovenská republika
