AGV /AMR



SPINEA® Drive unit offers an extremely compact solution with low installing height for AGV platforms. It is characterised by a high payload up to 450 kg per wheel for both types of drive units.

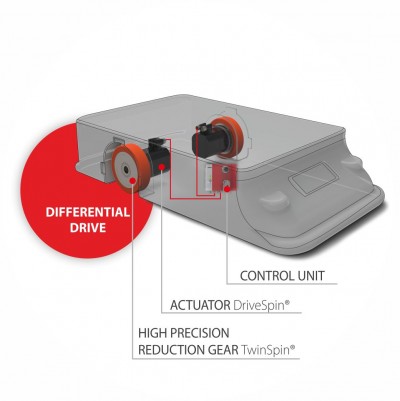

SPINEA® Drive units offer a possibility of a single traction unit (differential drive) or complete traction unit with implemented steering part.

Traction and steering unit can be equipped with safety position encoders and with end-switches for steering unit for applications with high safety requirements.

Drive units can achieve max speed 2 m/s. With Polyurethane wheel surface material can be achieved perfect traction within highly dynamic payload.

SPINEA® Drive units can be delivered also with a servocontroller as a complete solution for AGV/AMRs.



Basic parameters:

  • Payload: up to 450 kg/per wheel
  • Max speed: up to 2 m/s
  • Nominal voltage: 48 V
  • Options: Different types of Safety encoders, end-switches, Different wheel, Servocontroller



Parameters:

Payloads:                         up to 450 kg
Max. Acceleration:           1,5 m/s²
Max. Speed:                     up to 2 m/s
Life Time:                        > 65.000 hrs (value depends on the duty cycle)
Wheel:                             140 / 160 / 200 mm

Battery voltage:               24 or 48 VDc
Connection:                     Plugs or open leads
Axial length:                    190 mm
Brake:                              Configurable
Encoder:                          Configurable
Safety Level:                    STO SIL3



Parameters:

Payloads:                         450 kg / more on request
Max. Acceleration:           0,5 m/s²
Max. Speed:                     1,6 m/s
Life Time:                         > 65.000 hrs (value depends on the duty cycle)
Wheel:                              140 mm

Battery voltage:                24 or 48 VDc
Connection:                      Plugs or open leads
Height:                             172 mm
Brake:                               Configurable
Encoder:                           Configurable
Safety Level:                     STO SIL3



Parameters:

Payloads:                           up to 450 kg
Max. Acceleration:             1,5 m/s²
Max. Speed:                       1,9 m/s
Life Time:                          > 65 000 hrs (value depends on the duty cycle)
Wheel:                               160 mm

Battery voltage:                 24 or 48 VDc
Connection:                       Plugs or open leads
Outline dimension:           200 mm
Brake:                                Configurable
Encoder:                            Configurable
Safety Level:                      STO SIL3





apLIKÁCIE

6- osé roboty

  • Vysoká presnosť polohovania
  • Hladký chod
  • Malé vibrácie
  • Široký rozsah krútiacich momentov (18 až 4500 Nm)
  • Možnosť pokrytia všetkých 6-tich osí
  • Široký rozsah veľkostí a prevodových pomerov
  • Vynikajúce riešenie pre zápäsťovú os

SCARA roboty

  • Vynikajúce dynamické výkony
  • Vysoká torzná a klopná tuhosť
  • Hladký chod
  • Nízke vibrácie
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

3-osé portálové roboty

  • Vysoká torzná a klopná tuhosť
  • Vysoká výkonová hustota
  • Vynikajúce dynamické výkony
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

Manipulátory

  • Vysoká výkonová hustota
  • Vysoká presnosť polohovania
  • Vysoká torzná a klopná tuhosť
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť



SPINEA PRODUKTY

Twinspin

Označenie „TwinSpin“ naznačuje plnú integráciu vysokopresného trochoidného ložiskového reduktora a radiálno-axiálneho ložiska v jednom celku.

Drivespin

Aktuátory DriveSpin sú kombináciou vysokopresného ložiskového reduktora TwinSpin, vyznačujúceho sa vynikajúcimi mechanickými vlastnosťami, a AC servo motora v kompaktnom celku.

Rotospin

Otočný polohovací modul, ponúkaný pod názvom RotoSpin, je určený pre konštruovanie polohovacích zariadení a otočných stolov, ktoré sa používajú na automatizovaných a robotizovaných pracoviskách.

Empty

ĎALŠIE INFORMÁCIE Nájdete V KATALÓGOCH

Všetky technické parametre a modely nájdete v časti „Na stiahnutie“.

Empty
Empty
Empty

ReferencIE

¯¯¯¯¯¯¯¯¯¯¯¯¯¯

ODPORúČANIA
¯¯¯¯¯



Spoločnosť TOSHULIN je tradičný výrobca obrábacích strojov, vyznačujúcich sa vysokou presnosťou a adaptabilitou voči potrebám zákazníkov. TOSHULIN si cení vysokú kvalitu, ktorú spoločnosť SPINEA poskytuje.

TOSHULIN, Česká republika



SPINEA je najlepšia firma. Kvalita reduktorov je vynikajúca, preto sme určite spokojní s produktom firmy SPINEA. SPINEA tiež dobre spolupracuje odkedy sme nadviazali obchodné vzťahy. Preto by sme radi pokračovali v udržiavaní dobrého vzťahu.

Doowon, Južná Kórea



Spoločnosť Moog Inc. je svetový dizajnér, výrobca a integrátor presných produktov a systémov na ovládanie pohybu. Vysokovýkonné systémy spoločnosti Moog ovládajú vojenské a komerčné lietadlá, satelity a vesmírne vozidlá, vypúšťajúce vozidlá, rakety, priemyselné stroje, veternú energiu, námorné aplikácie a medicínske zariadenia. Spoločnosť Moog je spokojným zákazníkom spoločnosti SPINEA a cení si vysokú kvalitu reduktorov, ktoré spoločnosť SPINEA poskytuje.

Moog Inc., Holandsko



Nainštalovali sme 7 kusov reduktorov SPINEA do dodatočných osí robota. Spolupráca so spoločnosťou SPINEA je doteraz vynikajúca. Termíny dodávok spĺňajú naše požiadavky. A vysoko oceňujeme technickú podporu poskytovanú spoločnosťou SPINEA.

Kovaco, Slovenská republika



Naša spoločnosť používa reduktory SPINEA v mnohých aplikáciách, ako je polohovanie rezacích hlavíc, polohovanie rúr a profilov. Sme dlhodobo spokojní s kvalitou a presnosťou jej produktov.

Microstep, Slovenská republika
